液壓螺母工作原理

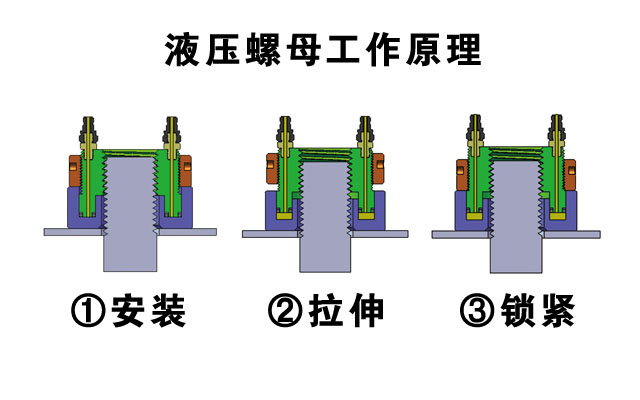

液壓螺母是一種先進的螺栓裝配方法，特別適用于狹窄空間和重負荷震動機械緊固，液壓螺母的工作原理是利用液壓油缸直接對螺栓施加外力，使被施加力的螺栓在其彈性變形區內被軸向拉長，螺栓拉長后旋緊液壓螺母上的鎖圈，利用材料自身的彈性將螺紋鎖緊。
普通螺紋的鎖緊是靠轉動扳手產生扭矩利用螺紋間的摩擦力來鎖緊。對于大直徑螺紋連接，受人力，工具和作業空間等影響，其預緊力根本達不到設計要求，因此在振動場合很容易松動。液壓螺母具有極高的預緊能力和獨有的可以多組螺栓同步緊固實現相同預緊力的顯著特點，從而逐步應用于經常拆裝或軸向頂緊各種場合的螺栓連接、預緊及防松要求，并可作為液壓過盈配合聯結拆裝工具。
飛耀液壓螺母的結構根據不同的使用分厚型和薄型、高壓和超高壓、頂環鎖緊和底環鎖緊。液壓螺母主要由油缸、活塞和鎖圈組成，接油口有頂置和側入設計。
飛耀公司依靠三十多年從事大型螺栓工程的經驗，為多家著名企業設計制造各種規格的液壓螺母，獲得極高的評價。如果標準型號的液壓螺母不能滿足使用要求，飛耀提供特殊的專業定做服務，為了準確反映螺栓的工況，敬請?zhí)顚懳覀兲峁┑穆菟〝?shù)據調查表。
液壓螺母特點：
- 拉伸方式不受螺栓潤滑效果和螺紋摩擦大小的影響，可以得到更為精確的螺栓載荷；

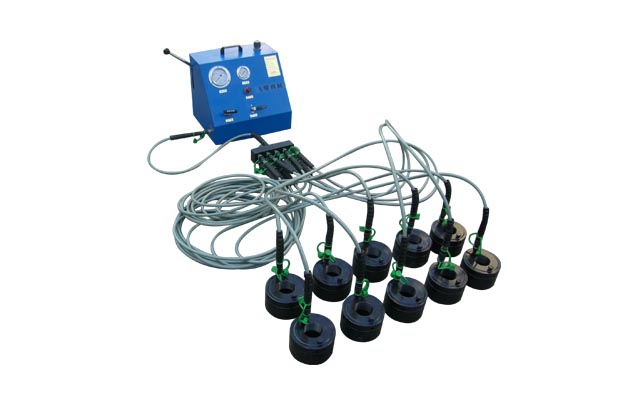

- 可對多個螺栓進行同步拉伸，使整圈螺栓受力均勻，得到均衡的載荷；
- 由于采用成熟的超高壓技術，可以在很小的空間內完成螺栓的鎖緊；
- 拉伸方式對螺栓進行緊固得到的剩余載荷和有效載荷要比力矩方式更大；
- 拉伸方式更適用于緊固精度要求較高的接合應用，它能使連接面受力均勻地實現接合，真正地防止泄漏。
液壓螺母應用場合：
- 油田：油田防噴器，采油樹；
- 礦山：采煤機，掘進機，斗輪機，超重型車輛；
- 電廠：高壓給水泵，壓縮機，巖石磨，汽輪機，靠背輪；
- 石化：反應釜，高壓給水泵，壓縮機，巖石磨，煙汽輪機；
- 船舶：柴油機，主軸系，靠背輪；

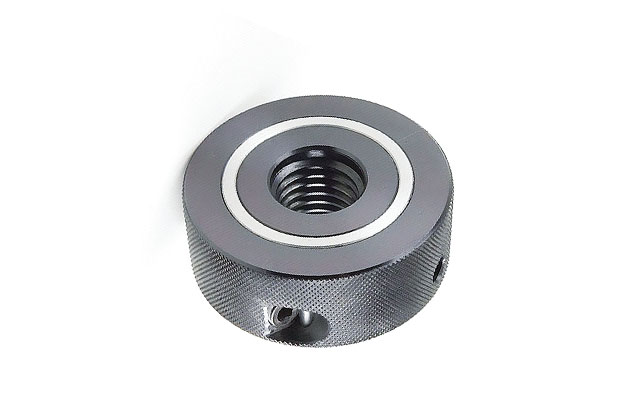

- 鋼鐵：軋機，水壓機，鋼坯剪，靠背輪。

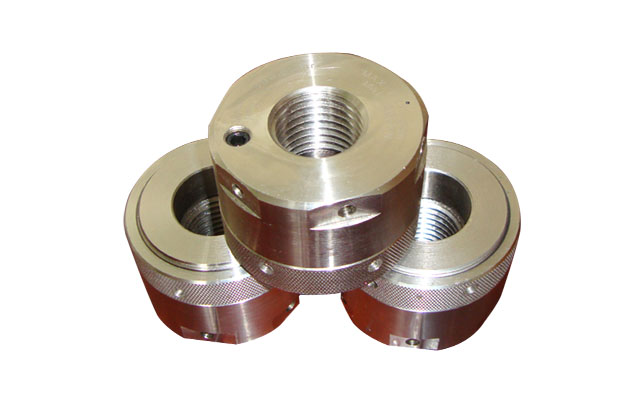

FY-LMA型液壓螺母
主要參數
- 最大拉伸力
- 3864KN
- 最大行程
- 20mm
- 螺栓直徑
- M27~125mm
FY-LMA型液壓螺母特點：
- 適用于各種震動、快速轉動、大力量設備和狹窄空間；
- 經濟高效、重量輕、精度高；
- 可配手動泵、氣動液壓泵和電動液壓泵；
- 多個液壓螺母可同時使用；
- 標準工作壓力150Mpa。

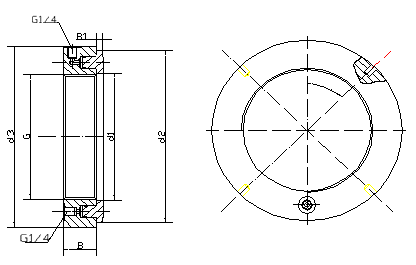

FY-LMA型液壓螺母技術參數：
| 型號 | 螺紋規格 | 最大拉伸力 | 油壓面積 | 外徑 | 螺母厚度 | 行程 | |||
| 厚型 | 薄型 | ||||||||
| 厚型液壓螺母 | 薄型液壓螺母 | M | in | KN | mm2 | mm | mm | mm | mm |
| FY-LMA1027 | FY-LMA2027 | 27 | 1-1/8 | 226 | 1571 | 75 | 66 | 53 | 6 |
| FY-LMA1030 | FY-LMA2030 | 30 | 1-1/8 | 226 | 1571 | 75 | 66 | 53 | 6 |
| FY-LMA1033 | FY-LMA2033 | 33 | 1-1/4 | 268 | 1571 | 83 | 66 | 53 | 6 |
| FY-LMA1036 | FY-LMA2036 | 36 | 1-3/8 | 333 | 2534 | 90 | 66 | 53 | 8 |
| FY-LMA1039 | FY-LMA2039 | 39 | 1-1/2 | 373 | 2534 | 95 | 66 | 53 | 8 |
| FY-LMA1042 | FY-LMA2042 | 42 | 1-5/8 | 428 | 3195 | 101 | 74 | 58 | 8 |
| FY-LMA1045 | FY-LMA2045 | 45 | 1-3/4 | 447 | 3195 | 105 | 74 | 58 | 8 |
| FY-LMA1048 | FY-LMA2048 | 48 | 1-7/8 | 521 | 3195 | 113 | 74 | 58 | 8 |
| FY-LMA1052 | FY-LMA2052 | 52 | 2 | 624 | 3195 | 122 | 74 | 58 | 10 |
| FY-LMA1056 | FY-LMA2056 | 56 | 2-1/4 | 787 | 4006 | 136 | 78 | 63 | 10 |
| FY-LMA1064 | FY-LMA2064 | 64 | 2-1/2 | 931 | 4477 | 150 | 84 | 69 | 10 |
| FY-LMA1068 | FY-LMA2068 | 68 | 2-3/4 | 1046 | 5635 | 160 | 84 | 69 | 10 |
| FY-LMA1072 | FY-LMA2072 | 72 | 2-1/2 | 1256 | 7540 | 170 | 92 | 80 | 15 |
| FY-LMA1080 | FY-LMA2080 | 80 | 3-1/4 | 1667 | 7540 | 192 | 112 | 97 | 15 |
| FY-LMA1090 | FY-LMA2090 | 90 | 3-1/2 | 2022 | 10603 | 210 | 112 | 97 | 15 |
| FY-LMA1095 | FY-LMA2095 | 95 | 3-3/4 | 2177 | 10603 | 220 | 122 | 102 | 15 |
| FY-LMA1100 | FY-LMA2100 | 100 | 4 | 2488 | 15080 | 235 | 137 | 117 | 20 |
| FY-LMA1110 | FY-LMA2110 | 110 | 4-3/8 | 2864 | 16022 | 255 | 137 | 117 | 20 |
| FY-LMA1125 | FY-LMA2125 | 125 | 5 | 3864 | 16965 | 290 | 143 | 128 | 20 |
FY-LMA型液壓螺母應用場合：
FY-LMA型液壓螺母現場應用

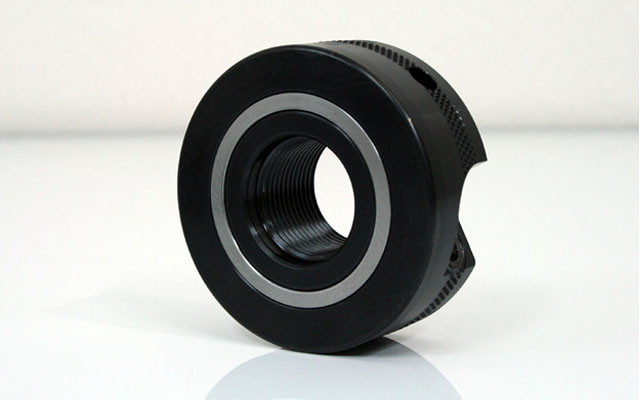

FY-LMB型液壓螺母
主要參數
- 最大拉伸力
- 14103KN
- 最大行程
- 20mm
- 螺紋規格
- M22~200mm
FY-LMB型液壓螺母特點：
- 適用于各種震動、快速轉動、大力量設備和狹窄空間；
- 經濟高效、重量輕、精度高；
- 可配手動泵、氣動液壓泵、電動液壓泵；
- 多個液壓螺母可同時使用；
- 標準工作壓力220Mpa；
FY-LMB型液壓螺母技術參數：
| 型號 | 紋螺規格 | 最大拉伸力 | 油壓面積 | 外徑 | 螺母厚度 | 行程 | |||||
| 厚型 | 薄型 | ||||||||||
| 頂環厚型液壓螺母 | 頂環薄型液壓螺母 | 底環厚型液壓螺母 | 底環薄型液壓螺母 | M | Inch | KN | mm2 | mm | mm | mm | mm |
| FY-LMB1022 | FY-LMB2022 | FY-LMB3022 | FY-LMB4022 | 22 | 7/8 | 282 | 1280 | 57 | 57 | 45 | 4 |
| FY-LMB1024 | FY-LMB2024 | FY-LMB3024 | FY-LMB4024 | 24 | 1 | 282 | 1280 | 59 | 59 | 45 | 4 |
| FY-LMB1027 | FY-LMB2027 | FY-LMB3027 | FY-LMB4027 | 27 | 1-1/8 | 317 | 1441 | 63 | 63 | 48 | 4 |
| FY-LMB1030 | FY-LMB2030 | FY-LMB3030 | FY-LMB4030 | 30 | 1-1/8 | 317 | 1441 | 70 | 70 | 50 | 4 |
| FY-LMB1033 | FY-LMB2033 | FY-LMB3033 | FY-LMB4033 | 33 | 1-1/4 | 317 | 1441 | 74 | 74 | 50 | 4 |
| FY-LMB1036 | FY-LMB2036 | FY-LMB3036 | FY-LMB4036 | 36 | 1-3/8 | 364 | 1656 | 80 | 80 | 55 | 5 |
| FY-LMB1039 | FY-LMB2039 | FY-LMB3039 | FY-LMB4039 | 39 | 1-1/2 | 439 | 1995 | 87 | 87 | 58 | 5 |
| FY-LMB1042 | FY-LMB2042 | FY-LMB3042 | FY-LMB4042 | 42 | 1-5/8 | 494 | 2245 | 94 | 94 | 60 | 6 |
| FY-LMB1045 | FY-LMB2045 | FY-LMB3045 | FY-LMB4045 | 45 | 1-3/4 | 600 | 2728 | 101 | 101 | 62 | 6 |
| FY-LMB1048 | FY-LMB2048 | FY-LMB3048 | FY-LMB4048 | 48 | 1-7/8 | 665 | 3021 | 107 | 107 | 62 | 6 |
| FY-LMB1052 | FY-LMB2052 | FY-LMB3052 | FY-LMB4052 | 52 | 2 | 806 | 3665 | 117 | 117 | 67 | 8 |
| FY-LMB1056 | FY-LMB2056 | FY-LMB3056 | FY-LMB4056 | 56 | 2-1/4 | 962 | 4371 | 128 | 128 | 67 | 8 |
| FY-LMB1060 | FY-LMB2060 | FY-LMB3060 | FY-LMB4060 | 60 | 2-3/8 | 1066 | 4844 | 135 | 135 | 80 | 8 |
| FY-LMB1064 | FY-LMB2064 | FY-LMB3064 | FY-LMB4064 | 64 | 2-1/2 | 1203 | 5468 | 144 | 144 | 80 | 10 |
| FY-LMB1068 | FY-LMB2068 | FY-LMB3068 | FY-LMB4068 | 68 | 2-3/4 | 1478 | 6720 | 157 | 157 | 85 | 10 |
| FY-LMB1072 | FY-LMB2072 | FY-LMB3072 | FY-LMB4072 | 72 | 2-1/2 | 1547 | 7034 | 163 | 163 | 85 | 10 |
| FY-LMB1075 | FY-LMB2075 | FY-LMB3075 | FY-LMB4075 | 75 | 2-3/4 | 1760 | 8000 | 173 | 173 | 95 | 10 |
| FY-LMB1080 | FY-LMB2080 | FY-LMB3080 | FY-LMB4080 | 80 | 3-1/4 | 2141 | 9752 | 187 | 187 | 95 | 10 |
| FY-LMB1085 | FY-LMB2085 | FY-LMB3085 | FY-LMB1085 | 85 | 3-3/8 | 2243 | 10193 | 195 | 195 | 100 | 10 |
| FY-LMB1090 | FY-LMB2090 | FY-LMB3090 | FY-LMB4090 | 90 | 3-1/2 | 2532 | 11511 | 207 | 207 | 110 | 10 |
| FY-LMB1095 | FY-LMB2095 | FY-LMB3095 | FY-LMB4095 | 95 | 3-3/4 | 2882 | 13100 | 219 | 219 | 120 | 10 |
| FY-LMB1100 | FY-LMB2100 | FY-LMB3100 | FY-LMB4100 | 100 | 4 | 3274 | 14884 | 234 | 234 | 120 | 10 |
| FY-LMB1105 | FY-LMB2105 | FY-LMB3105 | FY-LMB4105 | 105 | 4-1/8 | 3533 | 16061 | 243 | 243 | 125 | 15 |
| FY-LMB1110 | FY-LMB2110 | FY-LMB3110 | FY-LMB1110 | 110 | 4-3/8 | 3944 | 17926 | 255 | 255 | 125 | 15 |
| FY-LMB1115 | FY-LMB2115 | FY-LMB3115 | FY-LMB4115 | 115 | 4-1/2 | 4251 | 19324 | 267 | 267 | 145 | 15 |
| FY-LMB1120 | FY-LMB2120 | FY-LMB3120 | FY-LMB4120 | 120 | 4-3/4 | 4700 | 21365 | 279 | 279 | 145 | 15 |
| FY-LMB1125 | FY-LMB2125 | FY-LMB3125 | FY-LMB4125 | 125 | 5 | 5334 | 24247 | 295 | 295 | 152 | 15 |
| FY-LMB1130 | FY-LMB2130 | FY-LMB3130 | FY-LMB4130 | 130 | 5-1/8 | 5523 | 26104 | 303 | 303 | 155 | 15 |
| FY-LMB1140 | FY-LMB2140 | FY-LMB3140 | FY-LMB4140 | 140 | 5-1/2 | 6412 | 29145 | 328 | 328 | 170 | 15 |
| FY-LMB1150 | FY-LMB2150 | FY-LMB3150 | FY-LMB4150 | 150 | 6 | 7727 | 35124 | 356 | 356 | 185 | 15 |
| FY-LMB1160 | FY-LMB2160 | FY-LMB3160 | FY-LMB4160 | 160 | 6-1/4 | 8564 | 36927 | 376 | 376 | 200 | 15 |
| FY-LMB1170 | FY-LMB2170 | FY-LMB3170 | FY-LMB4170 | 170 | 6-1/2 | 9663 | 43922 | 400 | 400 | 208 | 15 |
| FY-LMB1180 | FY-LMB2180 | FY-LMB3180 | FY-LMB4180 | 180 | 7 | 10946 | 49754 | 424 | 424 | 215 | 20 |
| FY-LMB1190 | FY-LMB2190 | FY-LMB3190 | FY-LMB4190 | 190 | 7-1/2 | 12268 | 55763 | 450 | 450 | 230 | 20 |
| FY-LMB1200 | FY-LMB2200 | FY-LMB3200 | FY-LMB4200 | 200 | 8 | 14103 | 64106 | 480 | 480 | 240 | 20 |

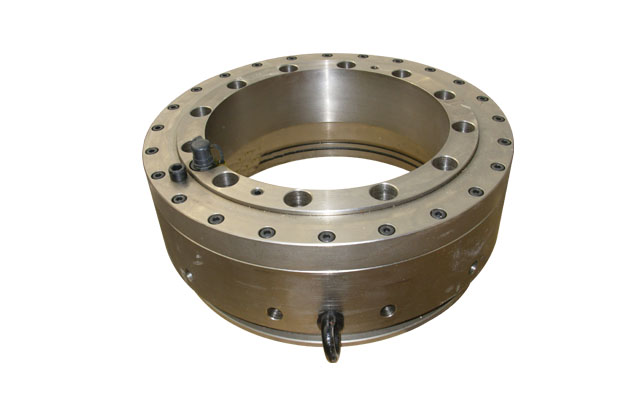

FY-LN型液壓螺母
FY-LN型液壓螺母主要用于錐形輪轂或軸承與錐形軸過盈配合的壓裝及拆卸，如船舶螺旋槳與螺旋槳錐形軸的聯接。到今天為止，該技術被認為是壓裝及拆卸大型錐形輪轂或軸承簡單、有效的方法。而這種技術也被稱為液壓無鍵聯接技術。
FY-LN型液壓螺母工作原理：
螺旋槳錐孔與軸均有著相同的接合錐度。錐形軸內事先設計好油路，安裝時，高壓液壓油通過錐形軸油路，被輸送到螺旋槳錐孔與 軸的錐形接觸面之間，高壓液壓使螺旋槳錐孔在材料彈性變形范圍內，內徑擴大。接著對液壓螺母打壓，借助于液壓螺母活塞的軸向推力，使螺旋槳沿著錐形軸表面定量移動，直到螺旋槳被推移到規定位置后，擰緊液壓螺母。此時因過盈配合而產生巨大接觸摩擦力，螺旋槳與軸便可靠地聯接在一起。整個壓裝過程中，因螺旋槳錐孔和軸的錐形接觸面之間存在高壓油膜，螺旋槳和 軸接觸面不會被磨損。
液壓螺母可使用手動、氣動、電動泵。而配合先進的工業級全自動液壓壓裝機，能令液壓螺母的安裝及拆卸更簡單及方便，令整個安裝過程的個各項參數均處于可控制的狀態，達到更高的精度。
FY-LN型液壓螺母優點：
- 因?yàn)槭褂每煽刂频囊簤杭夹g(shù)，因而在安裝或拆卸時能提供更精確的控制；
- 大大節省安裝時間與人力，也能增加安裝人員的安全性；
- 密封技術，液壓螺母在-30℃至100℃間無泄露；
- 能產生強大的軸向力鎖緊軸承或輪轂，不會產生扭曲應力，不會磨損錐形軸螺紋；
- 拆卸時，因?yàn)楦邏河湍さ拇嬖冢粫斐奢嗇炁c軸的磨損，有利于再次重復使用；
- 軸系的設計及制造變得更簡單，大幅降低制造成本；

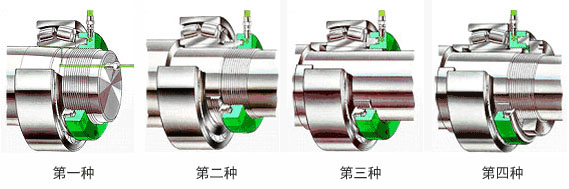

- 有軸向和徑向注油兩種方式；
- 標準工作壓力100Mpa；
- 根據客戶的需求，我們可提供特殊規格的定制服務。
FY-LN型液壓螺母應用場合：

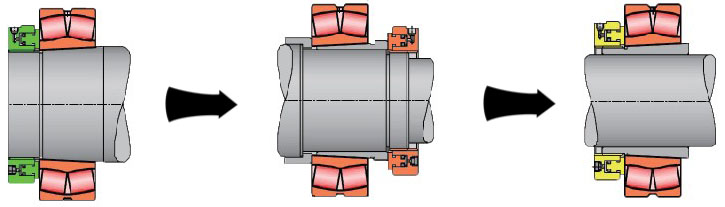

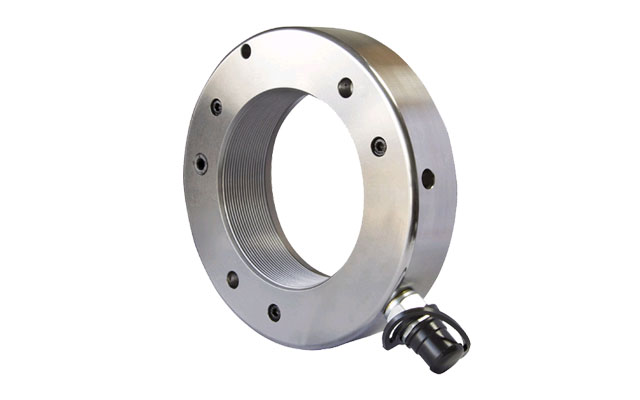

- 圓錐軸承或圓柱軸承；
- 帶錐度的軸-輪轂；
- 聯軸器；
- 傳動機構齒輪；
- 鐵路輪軌；
- 船用螺旋槳；
- 船用引擎曲軸。

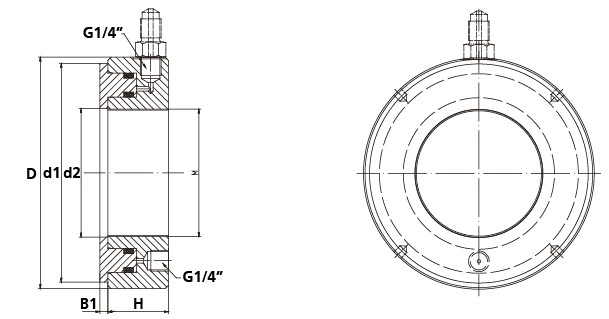

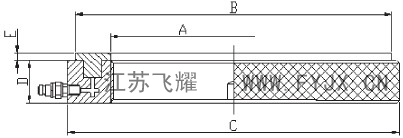

FY-LN型液壓螺母技術參數：
| 型號 | 螺栓規格 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | 行程 | 面積mm2 |
| FY-LN050 | M50×1.5 | 50.5 | 104 | 114 | 38 | 4 | 5 | 2900 |
| FY-LN055 | M55×2 | 55.5 | 109 | 120 | 38 | 4 | 5 | 3150 |
| FY-LN060 | M60×2 | 60.5 | 115 | 125 | 38 | 5 | 5 | 3300 |
| FY-LN065 | M65×2 | 65.5 | 121 | 130 | 38 | 5 | 5 | 3600 |
| FY-LN070 | M70×2 | 70.5 | 127 | 135 | 38 | 5 | 5 | 3800 |
| FY-LN075 | M75×2 | 75.5 | 132 | 140 | 38 | 5 | 5 | 4000 |
| FY-LN080 | M80×2 | 80.5 | 137 | 146 | 38 | 5 | 5 | 4200 |
| FY-LN085 | M85×2 | 85.5 | 142 | 150 | 38 | 5 | 5 | 4400 |
| FY-LN090 | M90×2 | 90.5 | 147 | 156 | 38 | 5 | 5 | 4700 |
| FY-LN095 | M95×2 | 95.5 | 153 | 162 | 38 | 5 | 5 | 4900 |
| FY-LN100 | M100×2 | 100.5 | 158 | 166 | 38 | 6 | 5 | 5100 |
| FY-LN105 | M105×2 | 105.5 | 163 | 172 | 38 | 6 | 5 | 5300 |
| FY-LN110 | M110×2 | 110.5 | 169 | 178 | 38 | 6 | 5 | 5600 |
| FY-LN115 | M115×2 | 115.5 | 174 | 182 | 38 | 6 | 5 | 5800 |
| FY-LN120 | M120×2 | 120.5 | 179 | 188 | 38 | 6 | 5 | 6000 |
| FY-LN125 | M125×2 | 125.5 | 184 | 192 | 38 | 6 | 5 | 6200 |
| FY-LN130 | M130×2 | 130.5 | 190 | 198 | 38 | 6 | 5 | 6400 |
| FY-LN135 | M135×2 | 135.5 | 195 | 204 | 38 | 6 | 5 | 6600 |
| FY-LN140 | M140×2 | 140.5 | 200 | 208 | 38 | 7 | 5 | 6800 |
| FY-LN145 | M145×2 | 145.5 | 206 | 214 | 39 | 7 | 5 | 7300 |
| FY-LN150 | M150×2 | 150.5 | 211 | 220 | 39 | 7 | 5 | 7500 |
| FY-LN155 | M155×3 | 155.5 | 218 | 226 | 39 | 7 | 5 | 8100 |
| FY-LN160 | M160×3 | 160.5 | 224 | 232 | 40 | 7 | 6 | 8600 |
| FY-LN165 | M165×3 | 165.5 | 229 | 238 | 40 | 7 | 6 | 8900 |
| FY-LN170 | M170×3 | 170.5 | 235 | 244 | 41 | 7 | 6 | 9400 |
| FY-LN180 | M180×3 | 180.5 | 247 | 256 | 41 | 7 | 6 | 10300 |
| FY-LN1190 | M190×3 | 191 | 259 | 270 | 42 | 8 | 7 | 11500 |
| FY-LN200 | M200×3 | 201 | 271 | 282 | 43 | 8 | 8 | 12500 |
| FY-LN205 | Tr205×4 | 207 | 276 | 288 | 43 | 8 | 8 | 12800 |
| FY-LN210 | Tr210×4 | 212 | 282 | 294 | 44 | 8 | 9 | 13400 |
| FY-LN215 | Tr215×4 | 217 | 287 | 300 | 44 | 8 | 9 | 13700 |
| FY-LN220 | Tr220×4 | 222 | 293 | 306 | 44 | 8 | 9 | 14400 |
| FY-LN225 | Tr225×4 | 227 | 300 | 312 | 45 | 8 | 9 | 15200 |
| FY-LN230 | Tr230×4 | 232 | 305 | 318 | 45 | 8 | 9 | 15500 |
| FY-LN235 | Tr235×4 | 237 | 311 | 326 | 46 | 8 | 10 | 16200 |
| FY-LN240 | Tr240×4 | 242 | 316 | 330 | 46 | 9 | 10 | 16500 |
| FY-LN250 | Tr250×4 | 252 | 329 | 342 | 46 | 9 | 10 | 17600 |
| FY-LN260 | Tr260×4 | 262 | 341 | 356 | 47 | 9 | 11 | 18800 |
| FY-LN270 | Tr270×4 | 272 | 352 | 368 | 48 | 9 | 12 | 19800 |
| FY-LN280 | Tr280×4 | 282 | 363 | 380 | 49 | 9 | 12 | 21100 |
| FY-LN290 | Tr290×4 | 292 | 375 | 390 | 49 | 9 | 13 | 22400 |
| FY-LN300 | Tr300×4 | 302 | 386 | 404 | 51 | 10 | 14 | 23600 |
| FY-LN310 | Tr310×4 | 312 | 397 | 416 | 52 | 10 | 14 | 24900 |
| FY-LN320 | Tr320×4 | 322 | 409 | 428 | 53 | 10 | 14 | 26300 |
| FY-LN330 | Tr330×4 | 332 | 419 | 438 | 53 | 10 | 14 | 27000 |
| FY-LN340 | Tr340×4 | 342 | 430 | 450 | 54 | 10 | 14 | 28400 |
| FY-LN345 | Tr345×4 | 347 | 436 | 456 | 54 | 10 | 14 | 29400 |
| FY-LN350 | Tr350×4 | 352 | 442 | 464 | 56 | 10 | 14 | 29900 |
| FY-LN360 | Tr360×4 | 362 | 455 | 472 | 56 | 10 | 15 | 31300 |
| FY-LN360 | Tr365×4 | 367 | 460 | 482 | 57 | 11 | 15 | 31700 |
| FY-LN370 | Tr370×4 | 372 | 466 | 486 | 57 | 11 | 16 | 32800 |
| FY-LN380 | Tr380×4 | 382 | 476 | 498 | 58 | 11 | 16 | 33500 |
| FY-LN385 | Tr385×4 | 387 | 483 | 504 | 58 | 11 | 16 | 34700 |
| FY-LN400 | Tr400×4 | 402 | 499 | 522 | 60 | 11 | 17 | 36700 |
| FY-LN410 | Tr410×4 | 412 | 510 | 534 | 61 | 11 | 17 | 38300 |
| FY-LN420 | Tr420×4 | 422 | 522 | 546 | 61 | 11 | 17 | 40000 |
| FY-LN430 | Tr430×4 | 432 | 532 | 556 | 62 | 11 | 17 | 40800 |
| FY-LN440 | Tr440×4 | 442 | 543 | 566 | 62 | 12 | 17 | 42500 |
| FY-LN450 | Tr450×4 | 452 | 554 | 580 | 64 | 12 | 17 | 44100 |
| FY-LN460 | Tr460×4 | 462 | 565 | 590 | 64 | 12 | 17 | 45100 |
| FY-LN470 | Tr470×4 | 472 | 576 | 602 | 65 | 12 | 18 | 46900 |
| FY-LN480 | Tr480×4 | 482 | 587 | 612 | 65 | 12 | 19 | 48600 |
| FY-LN490 | Tr490×4 | 492 | 597 | 624 | 66 | 12 | 19 | 49500 |
| FY-LN500 | Tr500×4 | 502 | 609 | 636 | 67 | 12 | 19 | 51500 |
FY-LN型液壓螺母應用場合：

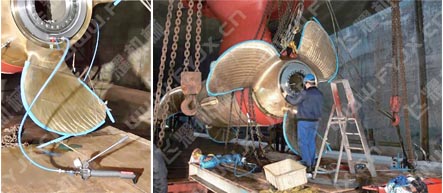

FY-LN型液壓螺母用于船槳安裝

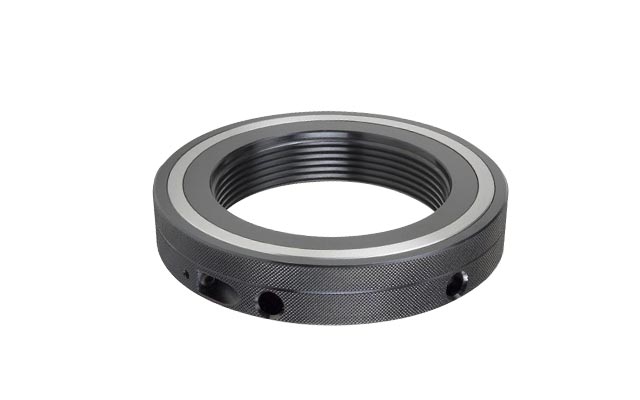

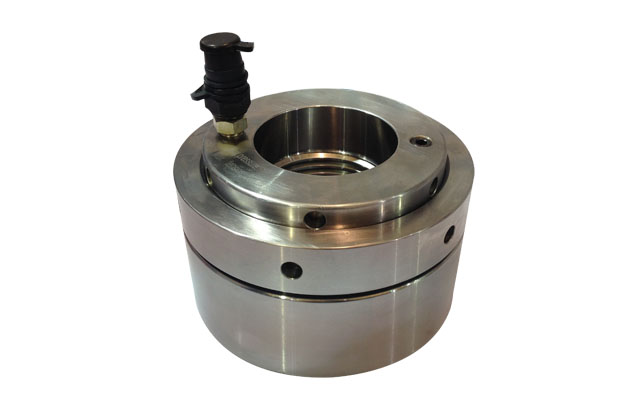

FY-LP型液壓螺母
FY-LP型液壓螺母主要用于夾緊工具，其工作原理是利用油壓推動活塞產生一個夾緊力，不需要外接液壓泵。
主要參數
- 最大拉伸力
- 199.8KN
- 螺栓直徑
- M30~180mm
- 最大行程
- 2mm
FY-LP型液壓螺母特點：
- 使用特定扳手、可靠、操作簡便；
- 有軸向和徑向執行機構；
- 壓力均勻分布于壓環；
- 不會在軸向壓力產生變形；
- 使用少量的油脂達到好效果。
FY-LP型液壓螺母使用范圍：
- 金屬剪切機（開卷分條線上）用刀具緊固夾具；
- 成形加工用緊固夾具；
- 其他軸用工器具緊固夾具；
FY-LP型液壓螺母技術參數：
| 型號 | 螺紋規格 | 最大頂力（KN） | 外徑 | 高度 | 壓環直徑 | 行程 | |
| M | in | ||||||
| FY-LP030 | 30 | 1-1/8 | 72.0 | 75 | 30 | 52/44 | 2 |
| FY-LP042 | 42 | 1-5/8 | 89.3 | 92 | 35 | 65/55 | 2 |
| FY-LP052 | 52 | 2 | 139.7 | 107 | 35 | 84/72 | 2 |
| FY-LP068 | 68 | 2-3/4 | 129.2 | 118 | 35 | 92/82 | 2 |
| FY-LP080 | 80 | 3-1/4 | 155.8 | 129 | 35 | 110/100 | 2 |
| FY-LP100 | 100 | 4 | 165.6 | 160 | 40 | 125/110 | 2 |
| FY-LP120 | 120 | 4-3/4 | 150.8 | 185 | 45 | 150/135 | 2 |
| FY-LP140 | 140 | 5-1/2 | 233.1 | 205 | 50 | 175/155 | 2 |
| FY-LP160 | 160 | 6-1/4 | 180.0 | 230 | 50 | 200/180 | 2 |
| FY-LP180 | 180 | 7 | 199.8 | 245 | 50 | 222/202 | 2 |

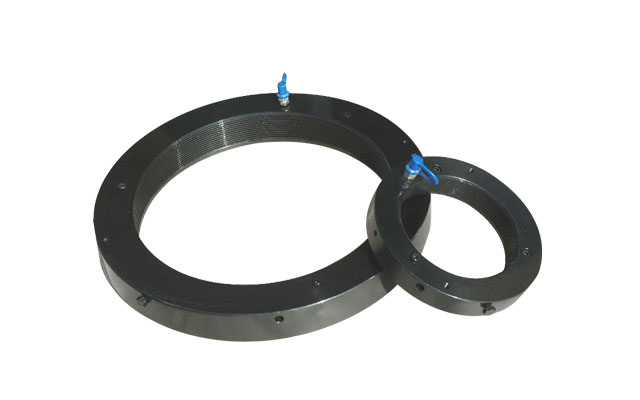

FY-M液壓螺母
常用于軸承、飛輪、螺旋槳等工件壓裝的液壓工具。具有產生的頂推力平穩，無沖擊，壓裝過程中不傷及工件等特性。通過液壓螺母的內圈螺紋，其可被安裝在軸類部件上，活塞在700bar液壓壓力的作用下頂出推動工件至安裝位置。
FY-M液壓螺母特點：
- 工作壓力：700 bar；
- 采用軸向和徑向注油兩種方式，無使用空間限制；
- 可根據用戶要求，選配電動、氣動、手動液壓泵作及為動力源。
圓錐孔滾子軸承安裝步驟：
| 液壓螺母安裝在軸頸，推力作用于軸承內圈。軸承被推動前進。 | 液壓螺母安裝在軸頸，液壓推力作用于錐形軸套。軸套另一端由定距環止擋。隨著錐形軸套的推入，軸承被固定到位。 | 液壓螺母安裝在錐形軸套上，打壓后，液壓推力作用于軸承內圈。軸承被推動前進。 |
FY-M液壓螺母技術參數：
| 型號 | 螺紋 M | 外徑 D | 止口 d1 | 止口 d2 | 高度 H | B1 | 行程 | 工作面積 mm2 | 重量 Kg |
| FY-M50 | M50x1.5 | 114 | 50.5 | 104 | 38 | 4 | 5 | 3376 | 2.7 |
| FY-M60 | M60x2 | 125 | 60.5 | 115 | 38 | 5 | 5 | 4239 | 2.8 |
| FY-M70 | M70x2 | 135 | 70.5 | 127 | 38 | 5 | 5 | 4710 | 3.2 |
| FY-M80 | M80x2 | 146 | 80.5 | 137 | 38 | 5 | 5 | 5181 | 3.7 |
| FY-M90 | M90x2 | 156 | 90.5 | 147 | 38 | 5 | 5 | 5652 | 4 |
| FY-M100 | M100x2 | 166 | 100.5 | 158 | 38 | 6 | 5 | 5987 | 4.4 |
| FY-M110 | M110x2 | 178 | 110.5 | 169 | 38 | 6 | 5 | 6286 | 4.95 |
| FY-M120 | M120x2 | 188 | 120.5 | 179 | 38 | 6 | 5 | 8568 | 5.25 |
| FY-M130 | M130x2 | 198 | 130.5 | 190 | 38 | 6 | 5 | 7165 | 5.65 |
| FY-M140 | M140x2 | 208 | 140.5 | 200 | 39 | 7 | 5 | 7605 | 6 |
| FY-M150 | M150x2 | 220 | 150.5 | 211 | 39 | 7 | 6 | 7736 | 6.6 |
| FY-M160 | M160x3 | 232 | 160.5 | 224 | 40 | 7 | 6 | 8002 | 7.6 |
| FY-M170 | M170x3 | 244 | 170.5 | 235 | 41 | 7 | 6 | 8669 | 8.4 |
| FY-M190 | M190x3 | 270 | 191 | 259 | 42 | 8 | 8 | 9266 | 10.5 |
| FY-M200 | M200x3 | 282 | 201 | 271 | 43 | 8 | 8 | 8612 | 11.5 |
| FY-M210 | Tr210x4 | 294 | 212 | 282 | 44 | 8 | 9 | 11728 | 12.5 |
| FY-M220 | Tr220x4 | 306 | 222 | 293 | 44 | 8 | 9 | 11815 | 13.5 |
| FY-M230 | Tr230x4 | 318 | 232 | 305 | 45 | 8 | 9 | 12270 | 15 |
| FY-M250 | Tr250x4 | 342 | 252 | 329 | 46 | 9 | 10 | 13317 | 17 |
| FY-M280 | Tr280x4 | 380 | 282 | 363 | 49 | 9 | 12 | 14683 | 22 |
| FY-M300 | Tr300x4 | 404 | 302 | 386 | 51 | 10 | 13 | 15640 | 25 |
| FY-M400 | Tr400x4 | 522 | 402 | 499 | 60 | 11 | 17 | 20602 | 45.5 |
| FY-M500 | Tr500x4 | 636 | 502 | 609 | 67 | 12 | 19 | 24337 | 70 |
| FY-M600 | Tr600x4 | 748 | 602 | 721 | 73 | 13 | 23 | 28274 | 100 |
| FY-M710 | Tr710x4 | 870 | 712 | 840 | 78 | 15 | 25 | 30730 | 135 |
| FY-M800 | Tr800x4 | 965 | 802 | 936 | 80 | 16 | 25 | 31770 | 161 |
| FY-M900 | Tr900x4 | 1075 | 902 | 1043 | 86 | 17 | 30 | 32848 | 205 |
軸承拆裝用液壓螺母
我公司參照SKF-HMV標準生產的用于軸承安裝、拆卸的SKF-TTLM液壓螺母。
軸承拆裝用液壓螺母特點：
- 可產生強大的力，將軸承平緩的裝入或拆下；
- 適用于各種螺紋標準的錐套、軸上軸承的安裝和拆卸；
- 用高壓手動泵向液壓螺母注入液壓油，活塞產生強大的推力，使軸承的安裝和拆卸變得毫不費力并且準確和安全。
軸承拆裝用液壓螺母使用方法：
（一）軸承的安裝(共分4種形式)
（二）軸承的拆卸（共分2種形式）
軸承拆裝用液壓螺母技術參數：
軸承拆裝用液壓螺母的規格為M50×1.5—M200×3 ， Tr205×4—Tr500×5，詳見下表。
| 型號 | 外型尺寸 | 活塞面積 | 重量 | |||||
| G | d1 | d2 | d3 | B | B1 | |||
| 螺 紋 | mm | mm | mm | mm | mm | mm2 | kg | |
| FY-SKF-TTLM10E | M50x1.5 | 50.5 | 104 | 114 | 38 | 4 | 2900 | 2.70 |
| FY-SKF-TTLM11E | M55x2 | 55.5 | 109 | 120 | 38 | 4 | 3150 | 2.75 |
| FY-SKF-TTLM12E | M60x2 | 60.5 | 115 | 125 | 38 | 5 | 3300 | 2.80 |
| FY-SKF-TTLM13E | M65x2 | 65.5 | 121 | 130 | 38 | 5 | 3600 | 3.00 |
| FY-SKF-TTLM14E | M70x2 | 70.5 | 127 | 135 | 38 | 5 | 3800 | 3.20 |
| FY-SKF-TTLM15E | M75x2 | 75.5 | 132 | 140 | 38 | 5 | 4000 | 3.40 |
| FY-SKF-TTLM16E | M80x2 | 80.5 | 137 | 146 | 38 | 5 | 4200 | 3.70 |
| FY-SKF-TTLM17E | M85x2 | 85.5 | 142 | 150 | 38 | 5 | 4400 | 3.75 |
| FY-SKF-TTLM18E | M90x2 | 90.5 | 147 | 156 | 38 | 5 | 4700 | 4.00 |
| FY-SKF-TTLM19E | M95x2 | 95.5 | 153 | 162 | 38 | 5 | 4900 | 4.30 |
| FY-SKF-TTLM20E | M100x2 | 100.5 | 158 | 166 | 38 | 6 | 5100 | 4.40 |
| FY-SKF-TTLM21E | M105x2 | 105.5 | 163 | 172 | 38 | 6 | 5300 | 4.65 |
| FY-SKF-TTLM22E | M110x2 | 110.5 | 169 | 178 | 38 | 6 | 5600 | 4.95 |
| FY-SKF-TTLM23E | M115x2 | 115.5 | 174 | 182 | 38 | 6 | 5800 | 5.00 |
| FY-SKF-TTLM24E | M120x2 | 120.5 | 179 | 188 | 38 | 6 | 6000 | 5.25 |
| FY-SKF-TTLM25E | M125x2 | 125.5 | 184 | 192 | 38 | 6 | 6200 | 5.35 |
| FY-SKF-TTLM26E | M130x2 | 130.5 | 190 | 198 | 38 | 6 | 6400 | 5.65 |
| FY-SKF-TTLM27E | M135x2 | 135.5 | 195 | 204 | 38 | 6 | 6600 | 5.90 |
| FY-SKF-TTLM28E | M140x2 | 140.5 | 200 | 208 | 38 | 7 | 6800 | 6.00 |
| FY-SKF-TTLM29E | M145x2 | 145.5 | 206 | 214 | 39 | 7 | 7300 | 6.50 |
| FY-SKF-TTLM30E | M150x2 | 150.5 | 211 | 220 | 39 | 7 | 7500 | 6.60 |
| FY-SKF-TTLM31E | M155x3 | 155.5 | 218 | 226 | 39 | 7 | 8100 | 6.95 |
| FY-SKF-TTLM32E | M160x3 | 160.5 | 224 | 232 | 40 | 7 | 8600 | 7.60 |
| FY-SKF-TTLM33E | M165x3 | 165.5 | 229 | 238 | 40 | 7 | 8900 | 7.90 |
| FY-SKF-TTLM34E | M170x3 | 170.5 | 235 | 244 | 41 | 7 | 9400 | 8.40 |
| FY-SKF-TTLM36E | M180x3 | 180.5 | 247 | 256 | 41 | 7 | 10300 | 9.15 |
| FY-SKF-TTLM38E | M190x3 | 191 | 259 | 270 | 42 | 8 | 11500 | 10.5 |
| FY-SKF-TTLM40E | M200x3 | 201 | 271 | 282 | 43 | 8 | 12500 | 11.5 |
| FY-SKF-TTLM41E | Tr205x4 | 207 | 276 | 288 | 43 | 8 | 12800 | 12.0 |
| FY-SKF-TTLM42E | Tr210x4 | 212 | 282 | 294 | 44 | 8 | 13400 | 12.5 |
| FY-SKF-TTLM43E | Tr215x4 | 217 | 287 | 300 | 44 | 8 | 13700 | 13.0 |
| FY-SKF-TTLM44E | Tr220x4 | 222 | 293 | 306 | 44 | 8 | 14400 | 13.5 |
| FY-SKF-TTLM45E | Tr225x4 | 227 | 300 | 312 | 45 | 8 | 15200 | 14.5 |
| FY-SKF-TTLM46E | Tr230x4 | 232 | 305 | 318 | 45 | 8 | 15500 | 14.5 |
| FY-SKF-TTLM47E | Tr235x4 | 237 | 311 | 326 | 46 | 8 | 16200 | 16.0 |
| FY-SKF-TTLM48E | Tr240x4 | 242 | 316 | 330 | 46 | 9 | 16500 | 16.0 |
| FY-SKF-TTLM50E | Tr250x4 | 252 | 329 | 342 | 46 | 9 | 17600 | 17.5 |
| FY-SKF-TTLM52E | Tr260x4 | 262 | 341 | 356 | 47 | 9 | 18800 | 19.0 |
| FY-SKF-TTLM54E | Tr270x4 | 272 | 352 | 368 | 48 | 9 | 19800 | 20.5 |
| FY-SKF-TTLM56E | Tr280x4 | 282 | 363 | 380 | 49 | 9 | 21100 | 22.0 |
| FY-SKF-TTLM58E | Tr290x4 | 292 | 375 | 390 | 49 | 9 | 22400 | 22.5 |
| FY-SKF-TTLM60E | Tr300x4 | 302 | 386 | 404 | 51 | 10 | 23600 | 25.5 |
| FY-SKF-TTLM62E | Tr310x5 | 312 | 397 | 416 | 52 | 10 | 24900 | 27.0 |
| FY-SKF-TTLM64E | Tr320x5 | 322 | 409 | 428 | 53 | 10 | 26300 | 29.5 |
| FY-SKF-TTLM66E | Tr330x5 | 332 | 419 | 438 | 53 | 10 | 27000 | 30.0 |
| FY-SKF-TTLM68E | Tr340x5 | 342 | 430 | 450 | 54 | 10 | 28400 | 31.5 |
| FY-SKF-TTLM69E | Tr345x5 | 347 | 436 | 456 | 54 | 10 | 29400 | 32.5 |
| FY-SKF-TTLM70E | Tr350x5 | 352 | 442 | 464 | 56 | 10 | 29900 | 35.0 |
| FY-SKF-TTLM72E | Tr360x5 | 362 | 455 | 472 | 56 | 10 | 31300 | 35.5 |
| FY-SKF-TTLM73E | Tr365x5 | 367 | 460 | 482 | 57 | 11 | 31700 | 38.5 |
| FY-SKF-TTLM74E | Tr370x5 | 372 | 466 | 486 | 57 | 11 | 32800 | 39.0 |
| FY-SKF-TTLM76E | Tr380x5 | 382 | 476 | 498 | 58 | 11 | 33500 | 40.5 |
| FY-SKF-TTLM77E | Tr385x5 | 387 | 483 | 504 | 58 | 11 | 34700 | 41.0 |
| FY-SKF-TTLM80E | Tr400x5 | 402 | 499 | 522 | 60 | 11 | 36700 | 45.5 |
| FY-SKF-TTLM82E | Tr410x5 | 412 | 510 | 534 | 61 | 11 | 38300 | 48.0 |
| FY-SKF-TTLM84E | Tr420x5 | 422 | 522 | 546 | 61 | 11 | 40000 | 50.0 |
| FY-SKF-TTLM86E | Tr430x5 | 432 | 532 | 556 | 62 | 11 | 40800 | 52.5 |
| FY-SKF-TTLM88E | Tr440x5 | 442 | 543 | 566 | 62 | 12 | 42500 | 54.0 |
| FY-SKF-TTLM90E | Tr450x5 | 452 | 554 | 580 | 64 | 12 | 44100 | 57.5 |
| FY-SKF-TTLM92E | Tr460x5 | 462 | 565 | 590 | 64 | 12 | 45100 | 60.0 |
| FY-SKF-TTLM94E | Tr470x5 | 472 | 576 | 602 | 65 | 12 | 46900 | 62.0 |
| FY-SKF-TTLM96E | Tr480x5 | 482 | 587 | 612 | 65 | 12 | 48600 | 63.0 |
| FY-SKF-TTLM98E | Tr490x5 | 492 | 597 | 624 | 66 | 12 | 49500 | 66.0 |
| FY-SKF-TTLM100E | Tr500x5 | 502 | 609 | 636 | 67 | 12 | 51500 | 70.0 |
以上型號的液壓螺母螺紋規格均可根據用戶要求設計、制作。
手動加壓式黃油液壓螺母
手動加壓式黃油液壓螺母適用于圓盤剪、分條剪的鎖緊，可替代日本、德國同類產品。由螺母體、壓環、加壓柱塞、放油排氣絲堵、壓環密封圈、加壓柱塞O型圈組成。
手動加壓式黃油液壓螺母操作過程：
1、先將兩個加壓柱塞松掉，以不脫離螺紋為宜。
2、將液壓螺母擰入螺紋軸，壓環在待壓工件一側，壓環與待壓工件之間盡量壓緊。（壓環完全退回為宜）。
3、分別將兩個加壓柱塞慢慢擰入，待內六方扳手很難擰動時，加壓過程結束。
4、需要拆下液壓螺母時，先將加壓柱塞慢慢松開，這時螺母與被壓工件之間的壓力就消除了，便可順利擰下螺母了。
注意：如果液壓螺母油腔內缺少黃油時，擰入加壓柱塞，壓環不能被推出，液壓螺母將無法使用。補充黃油的方法：將放油排氣絲堵及鋼球拆下，用尖嘴黃油槍頂住排氣孔加油，當壓環被推出2—3毫米時停止加油。再將鋼球及絲堵擰牢，加油完畢。
手動加壓式黃油液壓螺母注意事項：
- 壓環與工件之間必須是平面接觸，否則高壓下壓環將被損壞；
- 注入的黃油一定要干凈，不能有雜質；
- 壓環的最大行程為2毫米，超出后，壓環將脫落。

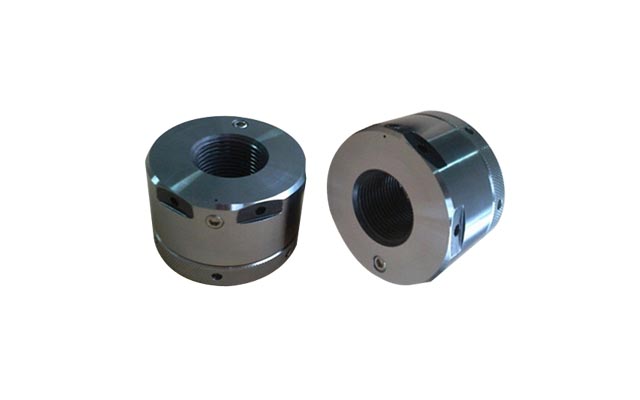

螺栓予拉伸用液壓螺母
適用螺栓范圍：M30~M120（牙型可根據用戶要求設計制作）。液壓螺母分為自鎖型和普通型。
螺栓予拉伸用液壓螺母特點：
- 自鎖型為螺栓拉緊后不再拆卸，靠液壓螺母本身的良好密封性保持螺栓的拉緊力；
- 普通型為當螺栓拉緊后，再擰入一只普通螺母，這時可將液壓螺母拆下。一個液壓螺母可完成若干個螺栓的予緊；
- 可配手動泵、電動泵站多個螺母同時適用。
軋輥鎖緊用液壓螺母
本公司生產的液壓螺母是根據多年來的實際生產經驗，參照國外產品的相關技術并結合一些使用廠家的要求開發、研制生產的系列產品。該產品適用于需經常拆裝的軋輥鎖緊；超大螺栓的予緊等場合，也可用做液壓過盈連接拆裝工具。
軋輥鎖緊用液壓螺母技術參數：
| 型號(M) | D | d1 | H | 壓環 | 注油壓力 | 壓環壓力 | |
| 行程L | 面積 | ||||||
| 毫米 | 平方厘米 | Mpa | KN | ||||
| FY-TTYM-GM120x3 FY-TTYM-GM120x6 |
220 | 180 | 60 | 5 | 77 | 50 | 346 |
| FY-TTYM-GM130x3 FY-TTYM-GM130x6 |
230 | 190 | 60 | 5 | 82 | 50 | 369 |
| FY-TTYM-GM140x3 FY-TTYM-GM140x6 |
240 | 200 | 60 | 5 | 87 | 50 | 391 |
| FY-TTYM-GM150x3 FY-TTYM-GM150x6 |
270 | 220 | 70 | 5 | 125 | 50 | 562 |
| FY-TTYM-GM160x3 FY-TTYM-GM160x6 |
280 | 230 | 70 | 8 | 132 | 50 | 594 |
| FY-TTYM-GM170x3 FY-TTYM-GM170x6 |
290 | 240 | 70 | 8 | 138 | 50 | 621 |
| FY-TTYM-GM180x3 FY-TTYM-GM180x6 |
300 | 250 | 70 | 8 | 145 | 50 | 652 |
| FY-TTYM-GM190x3 FY-TTYM-GM190x6 |
310 | 260 | 70 | 8 | 150 | 50 | 675 |
| FY-TTYM-GM200x3 FY-TTYM-GM200x6 |
320 | 270 | 70 | 8 | 157 | 50 | 706 |
| FY-TTYM-GM210x3 FY-TTYM-GM210x6 |
330 | 280 | 70 | 8 | 163 | 50 | 734 |
| FY-TTYM-GM220x3 FY-TTYM-GM220x6 |
340 | 290 | 70 | 8 | 169 | 50 | 760 |
| FY-TTYM-GM240x6 | 370 | 320 | 80 | 8 | 188 | 50 | 912 |
| TTYM-GTr260x6 | 400 | 350 | 80 | 8 | 207 | 50 | 1000 |
| TTYM-GTr280x6 | 420 | 370 | 80 | 8 | 270 | 50 | 1350 |
| TTYM-GTr300x6 | 450 | 400 | 90 | 10 | 348 | 50 | 1742 |
| TTYM-GTr320x6 | 470 | 420 | 90 | 10 | 367 | 50 | 1836 |
| TTYM-GTr340x6 | 490 | 440 | 100 | 12 | 386 | 50 | 1931 |
| TTYM-GTr360x6 | 510 | 460 | 100 | 12 | 405 | 50 | 2025 |
| TTYM-GTr380x6 | 530 | 480 | 100 | 12 | 423 | 50 | 2119 |
| TTYM-GTr390x6 | 540 | 490 | 100 | 12 | 433 | 50 | 2160 |
| TTYM-GTr400x6 | 550 | 500 | 100 | 12 | 442 | 50 | 2213 |
| TTYM-GTr410x6 | 560 | 510 | 100 | 12 | 452 | 50 | 2260 |

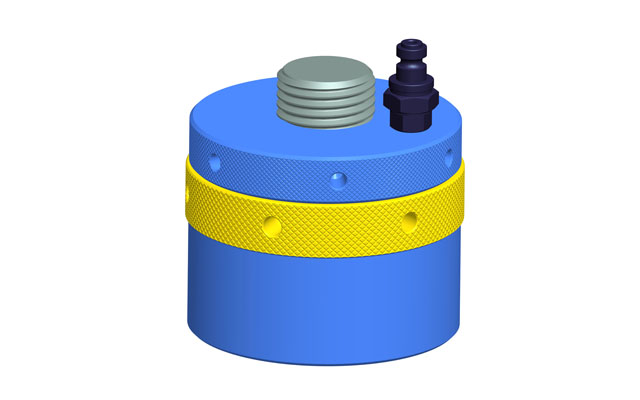

TC系列液壓螺母
TC系列液壓螺母特點：
- 簡單、快捷、精確；
- 常用工作壓力1500bar或2200bar；
- 如有特殊需求可定制；
- 帶有行程指示器；
- 按實際需要可側面或頂端連接。

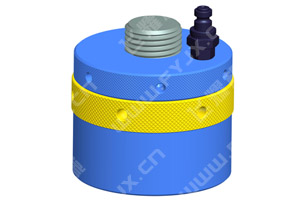

| 頂環液壓螺母▽ | |
 |
 |

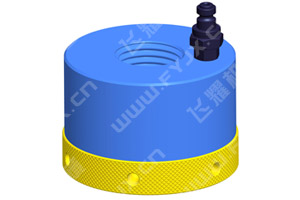

| 底環液壓螺母▽ | |
 |
 |
TC系列液壓螺母技術參數：
| 型號 | 公稱直徑 | 外徑 | 總高 | 主體 高度 |
環部 高度 |
行程 mm |
作用 面積 cm² |
最大拉伸力 | 重量 kg |
|||
| A | B | H | C | P | 1500BAR | 2200BAR | ||||||
| 頂環液壓螺母 | 底環液壓螺母 | mm | inch | mm | mm | mm | mm | KN | ||||
| TC01 | BC01 | 33 | 1"1/4 | 74 | 51 | 36 | 15 | 6 | 14.41 | 216.19 | 317.08 | 0.9 |
| TC02 | BC02 | 36 | 1"3/8 | 80 | 59 | 43 | 16 | 4 | 16.56 | 248.33 | 364.22 | 1.2 |
| TC03 | BC03 | 39 | 1"1/2 | 87 | 63 | 45 | 18 | 4 | 19.95 | 299.2 | 438.83 | 1.5 |
| TC04 | BC04 | 42 | 1"5/8 | 94 | 69 | 50 | 19 | 6 | 22.45 | 336.77 | 493.93 | 1.9 |
| TC05 | BC05 | 45 | 1"3/4 | 101 | 76 | 55 | 21 | 6 | 27.28 | 409.18 | 600.13 | 2.4 |
| TC06 | BC06 | 48 | 1"7/8 | 107 | 77 | 55 | 22 | 8 | 30.21 | 453.1 | 664.55 | 2.8 |
| TC07 | BC07 | 52 | 2" | 117 | 84 | 60 | 24 | 8 | 36.65 | 549.77 | 806.34 | 3.6 |
| TC08 | BC08 | 56 | 2"1/4 | 128 | 88 | 62 | 26 | 8 | 43.71 | 655.63 | 961.59 | 4.9 |
| TC09 | BC09 | 60 | 135 | 93 | 65 | 28 | 10 | 48.44 | 726.64 | 1065.73 | 5.6 | |
| TC10 | BC10 | 64 | 2"1/2 | 144 | 99 | 70 | 29 | 10 | 54.68 | 820.13 | 1202.86 | 6.7 |
| TC11 | BC11 | 68 | 2"3/4 | 157 | 105 | 72 | 33 | 10 | 67.2 | 1007.94 | 1478.31 | 8.8 |
| TC12 | BC12 | 72 | 163 | 109 | 76 | 33 | 10 | 70.34 | 1055.04 | 1547.39 | 9.7 | |
| TC13 | BC13 | 76 | 3" | 173 | 117 | 81 | 36 | 12 | 80 | 1199.99 | 1759.99 | 11.7 |
| TC14 | BC14 | 80 | 3"1/4 | 187 | 124 | 85 | 39 | 12 | 97.32 | 1459.75 | 2140.96 | 14.9 |
| TC15 | BC15 | 85 | 195 | 130 | 90 | 40 | 12 | 101.93 | 1528.98 | 2242.51 | 16.4 | |
| TC16 | BC16 | 90 | 3"1/2 | 207 | 140 | 97 | 43 | 12 | 115.11 | 1726.69 | 2532.47 | 19.6 |
| TC17 | BC17 | 95 | 3"3/4 | 219 | 148 | 102 | 46 | 12 | 131 | 1965.01 | 2882.02 | 23.4 |
| TC18 | BC18 | 100 | 4" | 234 | 154 | 105 | 49 | 15 | 148.84 | 2232.54 | 3274.39 | 28.5 |
| TC19 | BC19 | 105 | 243 | 149 | 108 | 51 | 15 | 160.61 | 2409.17 | 3533.44 | 31.5 | |
| TC20 | BC20 | 110 | 255 | 166 | 113 | 53 | 15 | 179.26 | 2688.94 | 3943.78 | 36.3 | |
| TC21 | BC21 | 115 | 4"1/2 | 267 | 176 | 120 | 56 | 15 | 193.24 | 2898.53 | 4251.18 | 41.6 |
| TC22 | BC22 | 120 | 279 | 183 | 125 | 58 | 15 | 213.65 | 3204.68 | 4700.2 | 47.4 | |
| TC23 | BC23 | 125 | 5" | 295 | 192 | 130 | 62 | 15 | 242.47 | 3637.06 | 5334.36 | 56.4 |
| TC24 | BC24 | 130 | 303 | 198 | 135 | 63 | 15 | 251.04 | 3765.65 | 5522.95 | 60.5 | |
| TC25 | BC25 | 140 | 5"1/2 | 328 | 214 | 145 | 69 | 15 | 292.45 | 4371.82 | 6412.01 | 76.5 |
| TC26 | BC26 | 150 | 6" | 356 | 231 | 155 | 76 | 18 | 351.24 | 5268.61 | 7727.29 | 98.9 |
| TC27 | BC27 | 160 | 376 | 244 | 165 | 79 | 18 | 389.27 | 5838.99 | 8563.85 | 114.8 | |
| TC28 | BC28 | 170 | 6"1/2 | 400 | 259 | 175 | 84 | 18 | 439.22 | 6588.35 | 9662.91 | 138.1 |
| TC29 | BC29 | 180 | 7"1/2 | 424 | 274 | 185 | 89 | 18 | 497.54 | 7463.11 | 10945.9 | 164.2 |
| TC30 | BC30 | 190 | 7"1/2 | 449 | 290 | 195 | 95 | 20 | 557.63 | 8364.49 | 12267.92 | 195.6 |
| TC31 | BC31 | 200 | 8" | 479 | 307 | 205 | 102 | 20 | 641.06 | 9615.94 | 14103.37 | 238.9 |

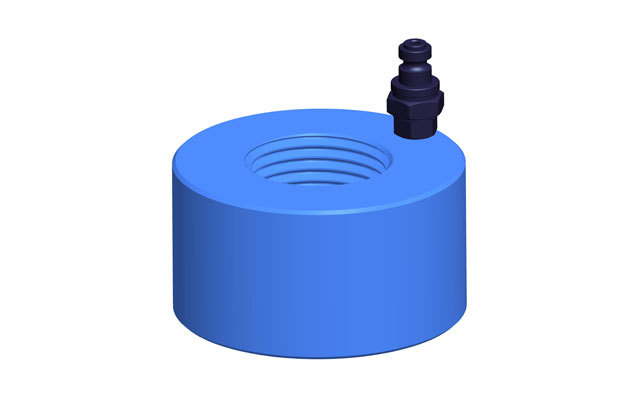

墊片式液壓螺母
墊片式液壓螺母特點：
- 簡單、快捷、精確；
- 常用工作壓力1500bar或2200bar；
- 如有特殊需求可定制；
- 帶有行程指示器；
- 按實際需要可側面或頂端連接。
墊片式液壓螺母技術參數：
| 型號 | 工程直徑 | 外徑 | 主體高度 | 墊片 高度 |
行程 mm |
作用 面積 cm² |
最大拉伸力 | 重量 kg |
||
| A | B | C | P | 1500BAR | 2200BAR | |||||
| mm | inch | mm | mm | mm | kN | |||||
| SH01 | 33 | 1"1/4 | 74 | 35 | 6 | 6 | 14.41 | 216.19 | 317.08 | 0.9 |
| SH02 | 36 | 1"3/8 | 80 | 38 | 4 | 6 | 16.58 | 248.33 | 364.22 | 1.2 |
| SH03 | 39 | 1"1/2 | 87 | 41 | 4 | 6 | 19.95 | 299.2 | 438.83 | 1.5 |
| SH04 | 42 | 1"5/8 | 94 | 44 | 6 | 8 | 22.45 | 336.77 | 493.92 | 1.9 |
| SH05 | 45 | 1"3"4 | 101 | 47 | 6 | 8 | 27.28 | 409.18 | 600.13 | 2.4 |
| SH06 | 48 | 1"7/8 | 107 | 50 | 8 | 8 | 30.21 | 453.1 | 664.55 | 2.8 |
| SH07 | 52 | 2" | 117 | 54 | 8 | 8 | 36.65 | 549.77 | 806.34 | 3.6 |
| SH08 | 56 | 128 | 60 | 8 | 10 | 43..71 | 655.63 | 961.59 | 4.9 | |
| SH09 | 60 | 2"1/2 | 135 | 62 | 10 | 10 | 48.44 | 726.64 | 1065.73 | 5.6 |
| SH10 | 64 | 2"3/4 | 144 | 68 | 10 | 10 | 54.68 | 820.13 | 1230.86 | 6.7 |
| SH11 | 68 | 157 | 72 | 10 | 10 | 67.2 | 1007.94 | 1478.31 | 8.8 | |
| SH12 | 72 | 3" | 163 | 74 | 10 | 10 | 70.34 | 1055.04 | 1547.39 | 9.7 |
| SH13 | 76 | 3"1/4 | 173 | 79 | 12 | 12 | 80 | 1199.99 | 1759.99 | 11.7 |
| SH14 | 80 | 187 | 85 | 12 | 12 | 97.32 | 1459.75 | 2140.96 | 14.9 | |
| SH15 | 85 | 195 | 87 | 12 | 12 | 101.93 | 1528.98 | 2242.51 | 16.4 | |
| SH16 | 90 | 3"1/2 | 207 | 92 | 12 | 12 | 115.11 | 1726.69 | 2532.47 | 19.6 |
| SH17 | 95 | 3"3/4 | 219 | 98 | 12 | 12 | 131 | 1965.01 | 2882.02 | 23.4 |
| SH18 | 100 | 4" | 234 | 104 | 15 | 15 | 148.84 | 2232.54 | 3274.39 | 28.5 |
| SH19 | 105 | 243 | 107 | 15 | 15 | 160.61 | 2409.17 | 3533.44 | 31.5 | |
| SH20 | 110 | 255 | 112 | 15 | 15 | 179.26 | 2688.94 | 3943.78 | 36.3 | |
| SH21 | 115 | 4"1/2 | 267 | 117 | 15 | 15 | 193.24 | 2898.53 | 4251.18 | 41.6 |
| SH22 | 120 | 279 | 122 | 15 | 15 | 213.65 | 3204.68 | 4700.2 | 47.4 | |
| SH23 | 125 | 5" | 295 | 129 | 15 | 15 | 242.47 | 3637.06 | 5334.36 | 56.4 |
| SH24 | 130 | 303 | 132 | 15 | 15 | 251.04 | 3765.65 | 5522.95 | 60.5 | |
| SH25 | 140 | 5"1/2 | 328 | 142 | 15 | 15 | 291.45 | 4371.82 | 6412.01 | 76.5 |
| SH26 | 150 | 6" | 356 | 155 | 18 | 15 | 351.24 | 5268.61 | 7727.29 | 98.9 |
| SH27 | 160 | 376 | 162 | 18 | 20 | 389.27 | 5838.99 | 8563.85 | 114.8 | |
| SH28 | 170 | 6"1/2 | 400 | 172 | 18 | 20 | 439.22 | 6588.35 | 9662.91 | 138.1 |
| SH29 | 180 | 7" | 424 | 182 | 18 | 20 | 497.54 | 7463.11 | 10945.9 | 164.2 |
| SH30 | 190 | 7"1/2 | 449 | 193 | 20 | 25 | 557.63 | 8364.49 | 12267.92 | 195.6 |
| SH31 | 200 | 8" | 479 | 206 | 20 | 25 | 641.06 | 9615.94 | 14103.37 | 238.9 |
Copyright @ 2009-2014 [m.leslunesmaternite.cn] 江蘇飛耀機械制造有限公司 All rights reserved.
網站地圖
